用途：
本系列電磁鐵適用于螺紋插裝式液壓控制閥中，跟常規液壓閥相比，具有結構緊湊、反應靈敏、拆裝方便、性能可靠等優點，它可直接裝入集裝塊的內腔中，減少了漏油、振動、噪音和配管引起的故障，提高了可靠性，可以獲得液壓控制閥技能，如：方向、壓力或流量控制。廣泛應用于工程機械，農業機械，冶金、建材機械等領域。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110%(特殊要求可訂貨時提出)。
主要技術參數
型號 | MFZ15-17YC(DT) | MFZ15-17YC(DIN) | MFZ15-17YC(LW) |
額定電壓 (V) | 1327 | 1327 | 1327 |
額定吸力 (N) | ≥13 | ≥13 | ≥13 |
額定行程 (mm) | 2 | 2 | 2 |
全行程 (mm) | ≥4.2 | ≥4.2 | ≥4.2 |
消耗功率 (W) | 20W/25W | 20W/25W | 20W/25W |
承受油壓 (Mpa) | 16 | 16 | 16 |
防護等級 | IP69K | IP67 | IP65 |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 濕式 | 功率 | 接頭方式 |
MF | Z | 15-17 | YC | 20/25 | DT/DIN/LW |

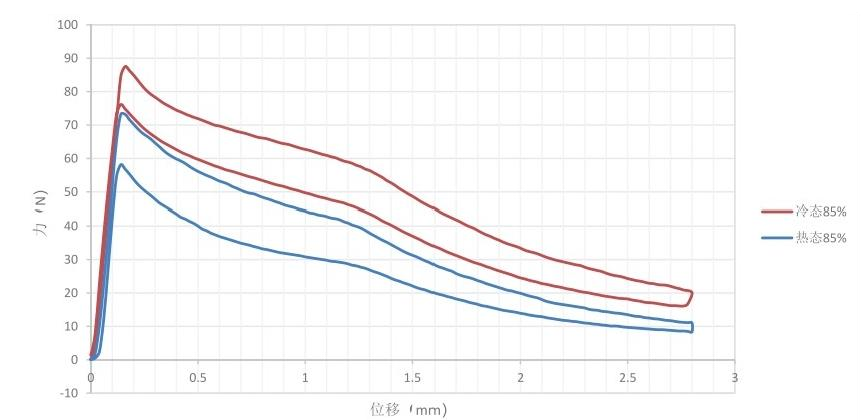

行程-力特性曲線
外形及安裝尺寸

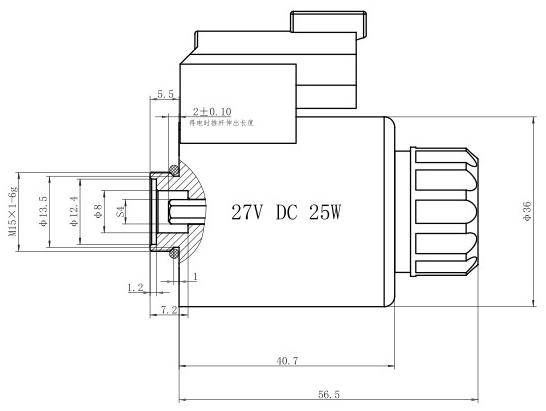

MFZ15-17YC(DT)

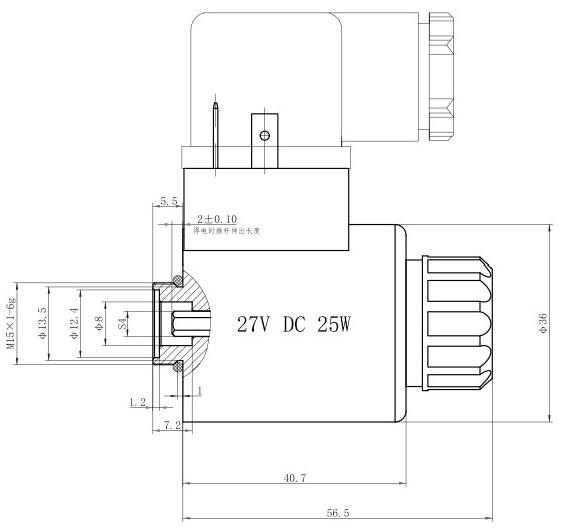

MFZ15-17YC(DIN)

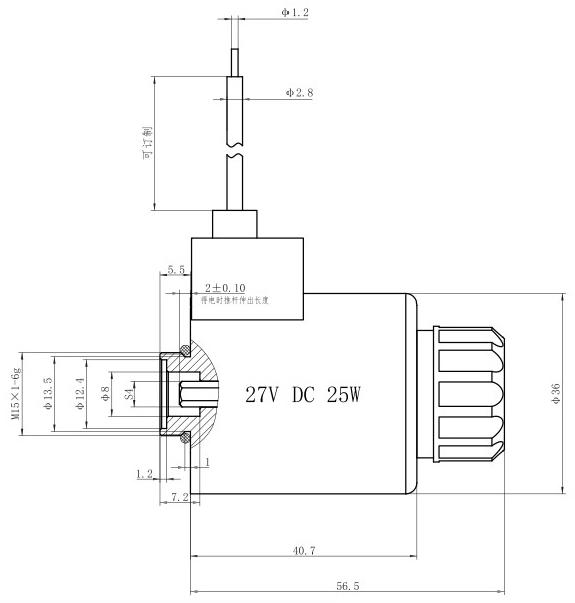

MFZ15-17YC(LW)
使用注意事項
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩?fù)剖謩油茥U，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工作。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
● 特性曲線僅供參考。
