DTBBL 系列防爆電磁鐵
產品簡介
用途：隔爆型液壓閥用比例電磁鐵可用于含爆炸性氣體的場所或環境中。礦用隔爆型Ex db I Mb 用于煤礦井下環境，隔爆型Ex db IIC T4 Gb 用于石油化工等工廠地面場所。電磁鐵采用直流電源供電，電磁鐵可配套力士樂型、ATOS型等六/十通比例電磁閥。主要技術參數型號DTBBL10-37/6FYCDTBBL10-37/12FYCDTBBL10-37/24FYCDTBBL10-90/6FYCD
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
隔爆型液壓閥用比例電磁鐵可用于含爆炸性氣體的場所或環境中。礦用隔爆型Ex db I Mb 用于煤礦井下環境，隔爆型Ex db IIC T4 Gb 用于石油化工等工廠地面場所。
電磁鐵采用直流電源供電，電磁鐵可配套力士樂型、ATOS型等六/十通比例電磁閥。
主要技術參數
型號 | DTBBL10-37/6FYC DTBBL10-37/12FYC DTBBL10-37/24FYC | DTBBL10-90/6FYC DTBBL10-90/12FYC DTBBL10-90/24FYC |
電壓規格(V) | 6V/12V/24V | 6V/12V/24V |
額定吸力(N) | 50 | 150 |
額定行程 | 2.8 | 4 |
全行程 | ≥6 | ≥9.1 |
力滯環(%) | ≤4 | ≤5 |
電流滯環(%) | ≤3 | ≤3 |
承受靜態油壓(MPa) | 21 | 21 |
外殼防護等級 | IP65 | IP65 |
電源聯結方式 | 防爆電纜引入式 | 防爆電纜引入式 |

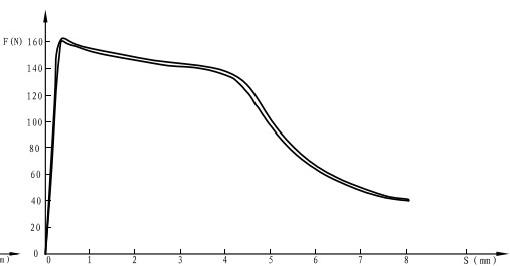

行程-力特性曲線
DTBBL10-37/12FYC
DTBBL10-90/24FYC
外形及安裝尺寸

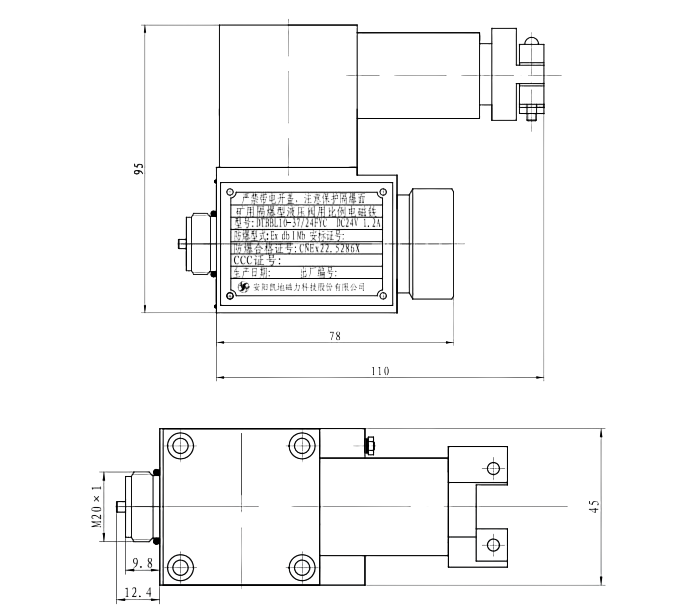

DTBBL10-37/24FYC

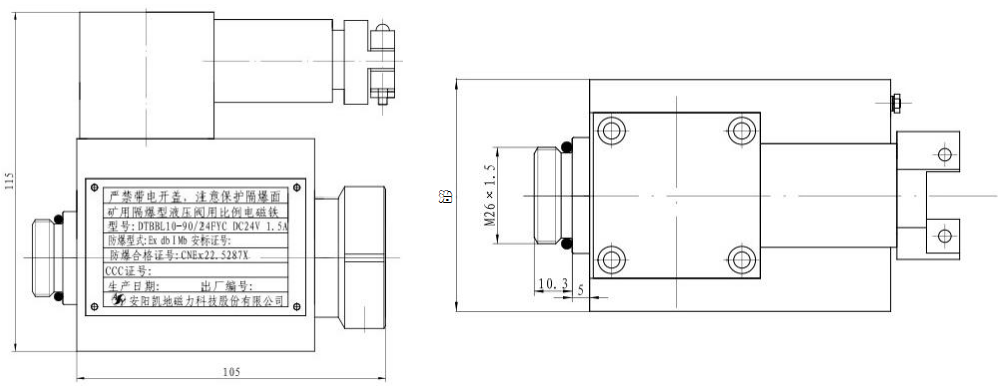

DTBBL10-90/24FYC
使用注意事項
● 手動操作按鈕是供在安裝調試、維修或緊急情況下使用的。
● 電磁鐵線圈與磁芯管配合的接觸面及接線罩殼配合的部位為隔爆面，務必不要磕碰損傷，如有損壞則需更換相應的部件。
● 電磁鐵安裝電纜使用符合國標GB12972的P10mm防爆三芯電纜，并注意進行接地保護。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。特性曲線僅供參考。
● 特性曲線僅供參考。
