用途：
本產品為差動電感式感應直線位移傳感器，本產品具有獨特的線圈結構設計，從而實現在較小的尺寸空間內實現較大的檢測范圍。傳感器將由本身可移動的鐵芯位置變化引起的電感變化反饋至解調器，解調器再將電感變化轉化成電壓信號而輸出。主要用于液壓閉環控制系統，它的工作原理是將被檢測部件接觸或連接的感芯的位移轉換成控制系統可識別變化的電壓信號，主要用于電磁鐵的動鐵或主閥芯位置的檢測。
主要技術參數
型號 | GWEF35-006 |
工作行程 (mm) | ±3 |
線性度 (%) | ≤1.5 |
重復精度 (%) | ≤1 |
輸入信號 | 24VDC±20% |
輸出信號 | 3VDC-12VDC |
防護等級 | IP65 |
承受靜態油壓 (MPa) | 21 |

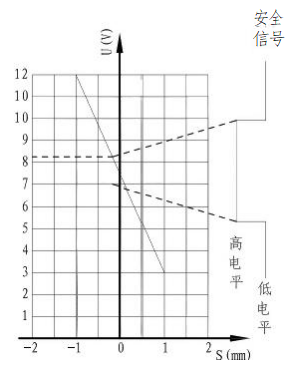

特性曲線

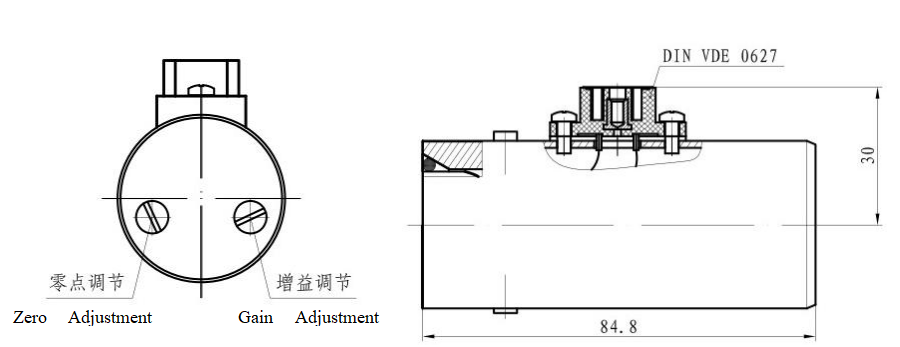

外形及安裝尺寸

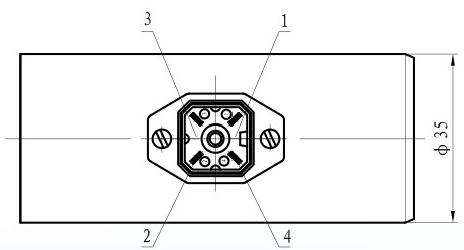

電氣連接
接線定義 | |
插針編號 | 定義 |
| 1 | 輸入 |
| 2 | 輸出 |
3 | 公共端 |
4 | 安全信號 |
使用注意事項
● 傳感器采用符合DIN VDE 0627或其他標準的插座。
● 該產品集成調制解調器。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 傳感器為連續工作制。
● 傳感器線圈可使用螺紋連接或其他連接方式。
● 傳感器的零點和增益可通過旋動解調器上的調節螺釘調節。
樣本說明
● 對超出本樣本要求的應用場合，請?jiān)儐柋竟尽?/p>
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
